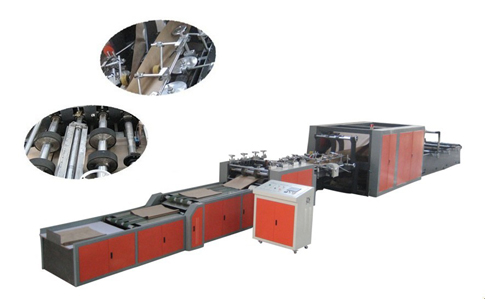

多层纸袋机4+1膜(高速机)
产品参数


WFD-720型多层袋高速纸袋机(4层纸+1层膜)

一、工艺流程图:



















卷料 → 过料 → 分层 →中上胶 →成型→多层牵引→  切断(定长短)→拉断 → 光电计数 → 整袋输送 → 成品。

二、主要特点:
具有人机介面调节(触摸屏)、变频调速, 高精密伺服控制系统、PLC编程控制系统、自动计数、输出等等。控制系统操作简单方便:卷材机械自动止动;色标自动追踪功能;自动上胶;成型;拉料;光电感应;不需要更换齿轮任意定长、切刀冷热两用切断等功能。
三、设备主体结构:
(1)、主机头钢板采用45#钢板40mm厚;
(2)、放料组件结构采用12mm厚的钢板,表面经过处理3层油漆处理;
(3)、中间支承则采用120#槽钢(产地:马钢);
(4)、卷材放料机组采用气涨轴芯:4套(45#钢;表面经这高频淬火;能承受重量为1.3吨);
(5)、其它机械部份结构与零件采用45#、A3、铸铁件等等。
四、基本参数:
(1)、纸张克重:70—140克;
(2)、制袋长度:不限(触摸屏控制、伺服任意定长,如有色袋可根据色标点捕足切断);
(3)、制袋宽度:320—600mm随意调整(可做“M”边,折边宽度80-160可调节);
(4)、卷材宽度:660—1220mm;
(5)、允许最大纸卷直径:1300mm(纸卷直径大小可根据客户要求定做);
(6)、允许卷筒纸芯孔径Ф76mm(国内标准纸芯);
(7)、制袋层数:1—4层(可根据客户要求定做,4+1膜);
(8)、制袋线速度:30-108米/分钟;
(9)、整机功率:13kw;
(10)、总重量:5000kg;
(11)、买方供电条件:380±10V  50HZ   3相5线;
(12)、控制方式:触摸屏PLC伺服控制系统,光电跟踪;
(13)、设备外形尺寸:14000mm*2300mm*1900mm。
