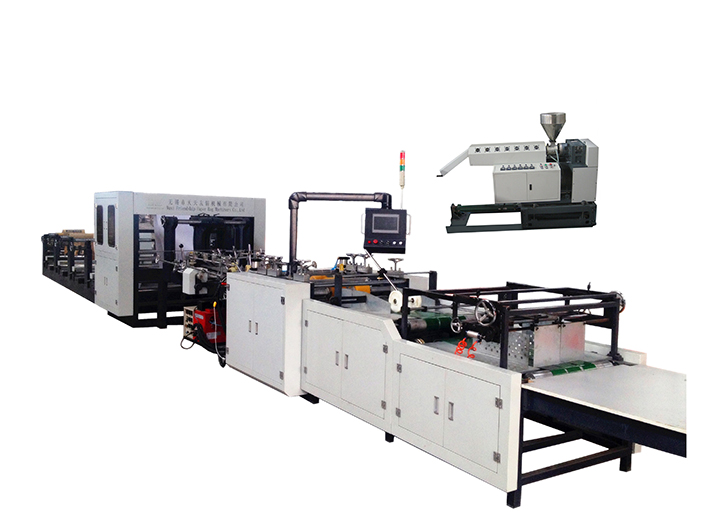

侧边点胶纸袋纸塑袋两用机
产品参数

性能用途
    本机组从基材放送、印刷、油墨烘干、成筒、粘边、切袋、计数输送叠袋整个工艺流程均配置有先进的电气系统及机械装置,基材从投料到制袋成品在一个工艺流程中连续完成,自动化程度高,制袋工艺先进、设备结构合理、筒袋美观牢靠。特别是本公司开发的PLC印记切割(按印刷色标跟踪切割)控制系统,控制切割精度在1mm以内,准确可靠。

主要特点:
    采用变频调速,具有自动上胶、成型、扯断、计数等功能。

工艺流程图:
    卷料 → 过料 → 分层 →中道纠偏→中缝上胶→局部打孔 →成型→多层牵引→侧边点胶→切断(定长短)→拉断→ 光电计数 → 整袋输出 → 成品。

技术参数

袋结构:

1、4牛皮纸袋;

2、复合二合一涂塑编织布生产单层复合包装袋;

3、复合三合一纸塑编织布生产单层复合包装袋;

4、复合三合一BOPP膜塑编织布生产单层复合包装袋;

5、袋型:折边袋、不折边袋、平口袋

袋规格:

1、袋宽:350~650mm可调

2、袋长508~1450mm(不需要更换相应切断齿轮);

3、M折宽:70~200mm(可调可以根据客户需要定做)

4、基材最大卷径:Φ1200mm,基材最大宽度1340mm

5、产量:20—120只/分(袋长800/mm)

6、验收值:80条袋/分(袋长800mm)

中缝塑料挤出机:

平移式塑料挤出机

SJ45/33

螺杆(直径×长径比)

φ45×33

螺杆机筒材质

38CrMOALA氮化处理

挤出电机功率(KW)

Y132S—4/5.5KW

螺杆转速(r/min)

20—120r/min

生产能力kg/h

5—30

节能加热器功率(KW)

13

自动控温段数

温控器5段

换网规格

φ45

喷丝根数

7根

挤出机中心高度高矮调节量(mm)

50

挤出纠偏器

台湾金牌手自一体,气液纠偏机

进退平移速度(m/mim)

4

平移行程(mm)

1000



















如有特殊要求,可以定制,欢迎来电咨询!

Paper Plastic Fabric Central Seam Bag Machine

This machine can make the rolled paper-plastic compounded sheet into the tubular paper tubes, with functions of printing, tube forming, gluing, cut-off, counting, etc.
It is suitable for cement, chemical, grain packing.

configuration

1) Product name: Paper Plastic Fabric Central Seam Bag Making Machine. For bag bottom, can use industry sewing machine; to make square bottom bag, only can make by hand.

2)Characteristics: Use inverter, bag length cutting freely, do not need to change gear, can track color mark automatically, servo system PLC control, with functions of automatic gluing, tube forming, cut-off, photo sensor, counting, length cutting freely, output etc.
3) technical detail:

1、 bag width: 400—650mm, with gusset folding, gusset width adjustable freely

2、 input roll width: 820—1300

3、 bag layers: 1-4 layer (paper and plastic laminated)

4、 bag making linear speed: 20—120PCS /min

5、 max paper roll dia: 1200mm; paper roll cone size: Ф76mm(Chinese paper cone standard)

6、 power: 28kw

7、 total weight: 5000kg

10、power supply: 380±10V  50HZ   3P 4wires

11、control: imported servo control system, photo sensor track

12、equipment dimension: 13000mm*2400mm*1900mm(one extruder next to main machine)

we could customize our machine to meet your especial requirement.
